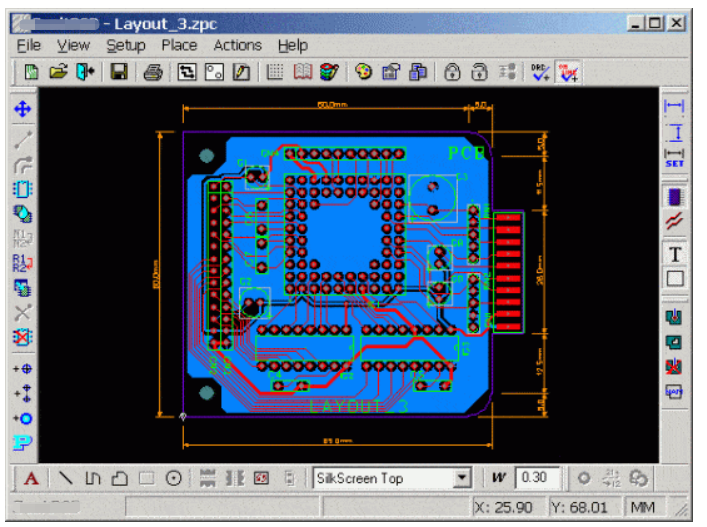

PCB Layout
借助設計軟件把原理圖設計、電路仿真、PCB繪制編輯、拓撲邏輯自動布線、信號完整性分析和設計輸出等技術的融合，為客戶提供了全新的設計解決方案，有效提升設計的質量和效率。
歐立達電子緊跟時代步伐，隨著電子科技的蓬勃發展，新型元器件層出不窮，電子線路變得越來越復雜，電路的設計工作已經無法單純依靠手工來完成，電子線路計算機輔助設計已經成為必然趨勢，公司設計人員充分利用快捷、高效的CAD設計軟件來進行輔助電路原理圖、印制電路板圖的設計，打印各種報表。
遼寧省歐立達電子電路研發設計綜合服務平臺
? 專業制造一站式服務
? 高智能化柔性生產線資源，滿足各種制造加工需求
? 實時跟蹤生產進度，嚴格進行品質管控
? 專業DFT/DFM工藝，全程提供優質生產制造方案
? 可靈活配置的分布-集中式產線，智能+柔性
